上海原装进口无线充电线圈*费用 欢迎来电洽谈

符合WPC的QI标准无线充电感应线圈 单层扁平线圈无线充电发射接收线圈

目前有各类无线充电线圈，符合QI标准A11，可配套隔磁片 较通用的无线充电线圈

线圈参数：

线圈尺寸：20.5*43*1.3MM

电感量：3.7UH+/-5%

DCR：0.03 OHM

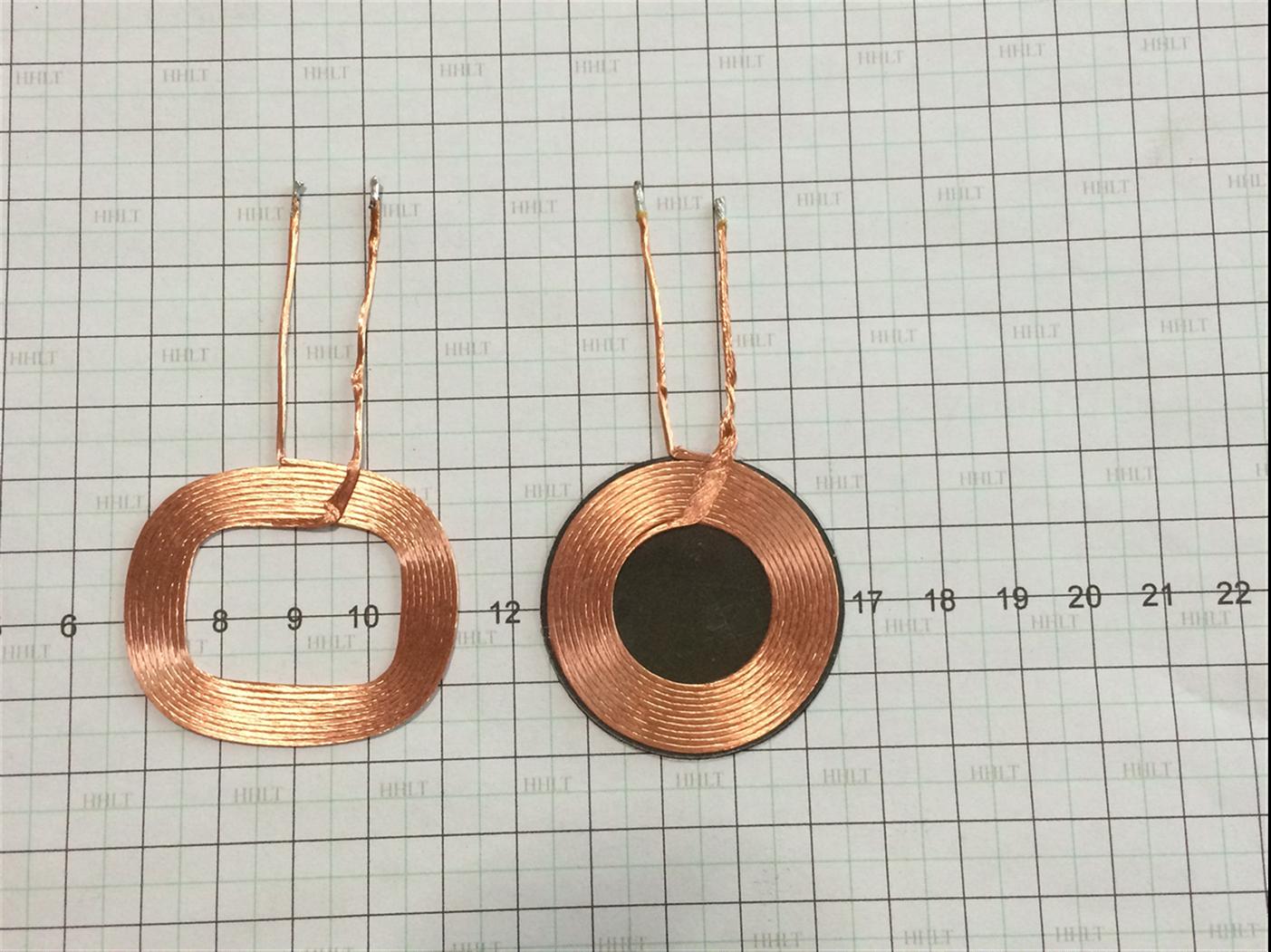

配磁片一套参数： 参考下图（黑色一格是10MM）

尺寸：5*50*2.5MM， 高度2.5MM是不包括引线的，引线约1.15MM，有磁片带槽的，可以做引线避空

电感量：3.7UH+/-5%

电压电流：5V/1A-2A；9V/1A-2A

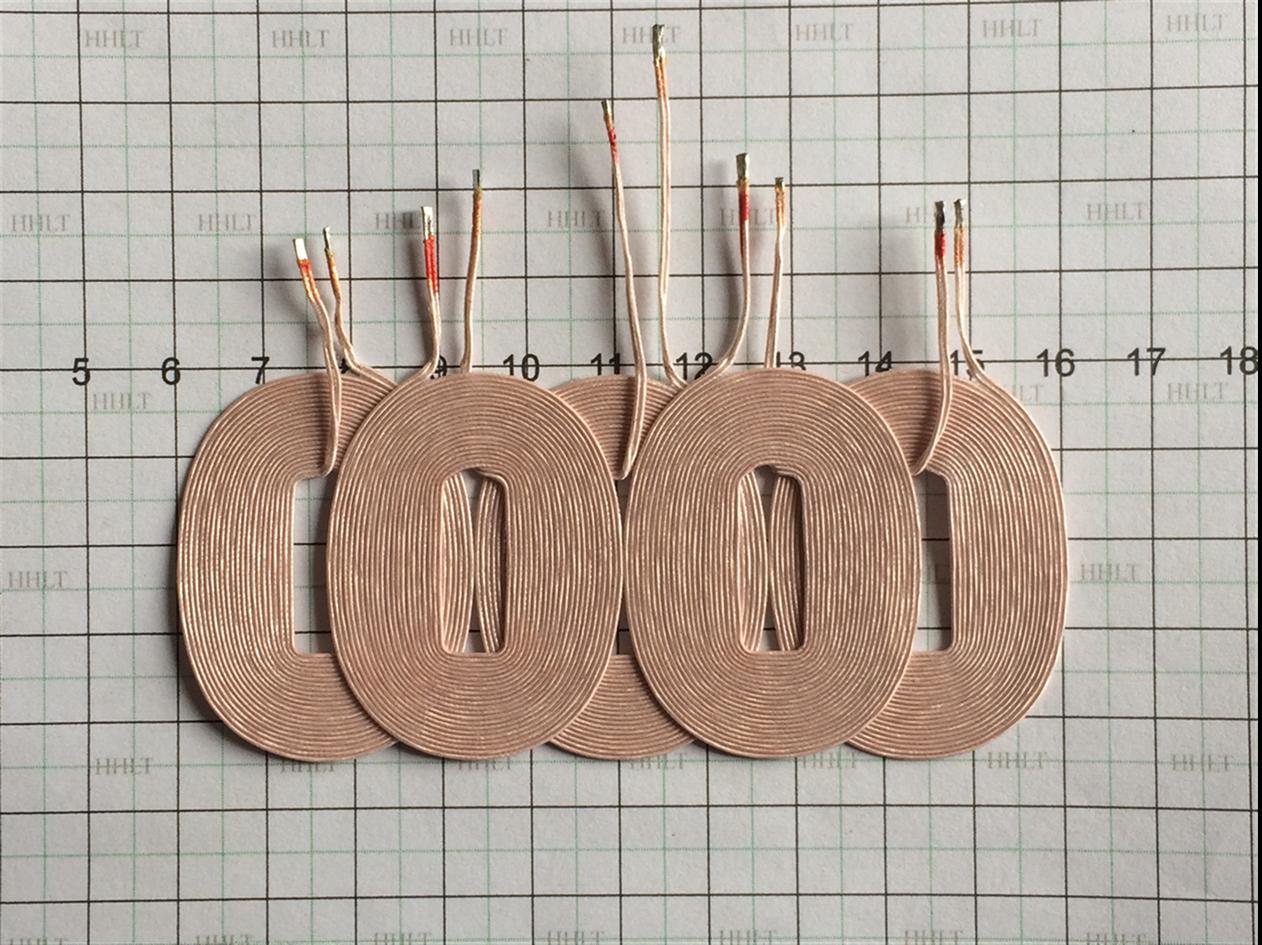

照片 010



圆形引线避空如下图：

IMG_6284mm


其它形装磁片：

无线充电线圈 A11C
50MM磁片无孔


方形开槽磁片

三星磁片


更多型号联系我们。。。

QI A11G3 TX线圈，**薄尺寸，内引线压扁，避免磁片为避空引线开槽产生漏磁、屏蔽不完全的问题，符合QI A11标准。

参数：

尺寸：线圈内径20，外径39MM，

电感量：加硬磁片后6.3UH+/-10%

厚度：如配40*1.0MM硬磁片，整体厚度约2.2MM，如配0.2MM软磁片整体厚度约1.3MM，

比正常A11C线圈配50*50*1.0MM硬磁片较厚处3.6MM，降低了40%~64%。但功率基本维持不变。

电流：2A

此款为适合移动电源无线充电器产品设计，内引线压扁，降低整体厚度。

A11G3

可以加贴防碎膜及背胶，以对磁片保护和方便装配，价格不同，需要请联系我们。

我司有全自动绕线机30多台，日产各类线圈可达200-300K，交货快捷，正常常规品有一定库存，定制品1-2周可交货
